（1）箱体：包括袋室、预收尘室、净气室、多孔板、除尘布袋、滤袋骨架。箱体设计耐压9000Pa。
（2）喷吹系统：主气管、喷吹管、脉冲阀、控制仪。
（3）灰斗及排灰部分有两种形式：一种为灰斗直接与卸灰阀连接，另一种为灰斗通过输送设备（如螺旋输送机）与卸灰阀连接。脉冲袋式除尘器本体为全刚结构设计，花板用冷冲压型工艺，既增加强度又能_设备质量。本型号脉冲袋式尘器除处理常温气体外，其结构形式也适合处理高温气体，此时外壳如需保温可采用LBY型轻质岩棉板双层保温，外壳采用δ=0.5mm镀锌板保护，并采用抽拉铆钉新工艺安装，并根据使用环境选用不同的滤料及过滤风速。
　　
GMC型高温脉冲袋式除尘器工作原理

1、脉冲袋式除尘器选型的主要技术参数为风量、气体温度、含尘浓度与湿度。根据工艺设计的风量、气体温度、含尘浓度的量大数值，按略小于技术性能表中的数值为原则，其相对应的脉冲袋除尘器型号，即为所需要的脉冲除尘器型号，采用的除尘滤袋根据入口浓度、气体温度、湿度含量确定。
2、表中的耗气量为工厂集中供气的情况，如单独使用空气机时，实际的耗气量要增大到表中数值的1.5倍。
3、压缩空气耗气量栏中，所提出的耗气量为该型号设备的较大耗气量。

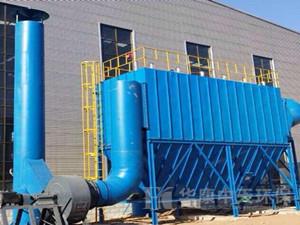

GMC型高温脉冲袋式除尘器设备外形
除尘器本体为全钢结构设计，GMC型脉冲高温袋式除尘器外壳采用LBY型轻质岩棉板双层保温，冷压成型工艺花板，既增加强度又_了设备质量。
